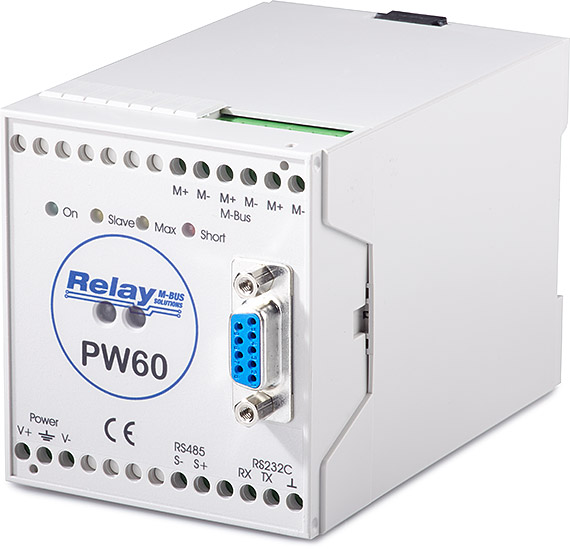

M-Bus Pegelwandler PW60

Signalprozessor-gesteuerter M-Bus Master
Pegelwandler für 60 Endgeräte

  • integrierte RS-232 und RS485 Schnittstelle (PC als Master)
  • Optische Schnittstelle
  • (Laptop / Handheld- Computer als temporärer Master)
  • maximal 60 Endgeräte (Standardlasten je 1,5mA)
  • externe 20-45V DC oder 10-30V AC-Versorgung
  • Baudraten: 300 bis 9600 Baud
  • Schutz gegen Überstrom und Kurzschluß auf dem M-Bus
  • Anzeigen für Betrieb, Datenverkehr und Bus-Kurzschluß
  • Montage auf DIN-C-Schiene oder Wandmontage

Funktionsweise der Master-PW Geräte

Die Geräte der PW-Serie sind M-Bus Master Interfaces für Netze mit bis zu 3, 20 oder 60 Endgeräten. Sie zeichnen sich durch eine kompakte Bauform (Wand- oder Schienenmontage) und einem weiten Betriebsspannungsbereich aus. LEDs an der Frontseite zeigen den aktuellen Betriebszustand an. Alle Geräteversionen der PW-Serie sind mit einer RS232-Schnittstelle ausgestattet. Alternativ kann der Steuerrechner mit einem ZVEI-Optokopf über die integrierte IR-opto-Schnittstelle mit den M-Bus Teilnehmern kommunizieren. Um größere Distanzen zwischen dem Steuerrechner und dem Pegelwandler zu ermöglichen, verfügt der PW60 zusätzlich über eine störsichere RS485- Schnittstelle.

Technische Daten

Betriebsspannung20V .. 45V DC
20V .. 30V AC
max. Leistungsaufnahme16W
M-Bus Spannung (ohne Last)38V
max. M-Bus Ruhestrom90mA (60 Standardlasten)
Bus Innenwiderstandca. 20Ω
Überstromschwelle140mA
Übertragungsrate RS232C300 .. 9600 Baud
Übertragungsrate RS485300 .. 9600 Baud
Übertragungsrate optisch2400 Baud
galvanische Trennung zum M-Busja
Bit Recoveryja
Temperaturbereich0..55°C
Maße H x B x T78x70x118mm
SchutzartIP40

Downloads

Bestellinformationen

MR004CPegelwandler PW60

Weiteres Zubehör

ArtikelnummerBeschreibung
MOD003M-Bus Modem für Pegelwandler
OK001Optokopf für RS232-Schnittstelle
M-Bus Erfassungs-Software
ArtikelnummerBeschreibung
SWMBHEETEinfache M-Bus Auslesesoftware mit Zählersuche und CSV-Export
SW_DOKOMM-Bus Auslesesoftware, verfügbar in unterschiedlichen Lizenzgrößen
